C#基于Autocad的二次开发(1.环境准备)

安装Autocad

作者安装的版本为2023，网上安装教程很多，这里不做赘述

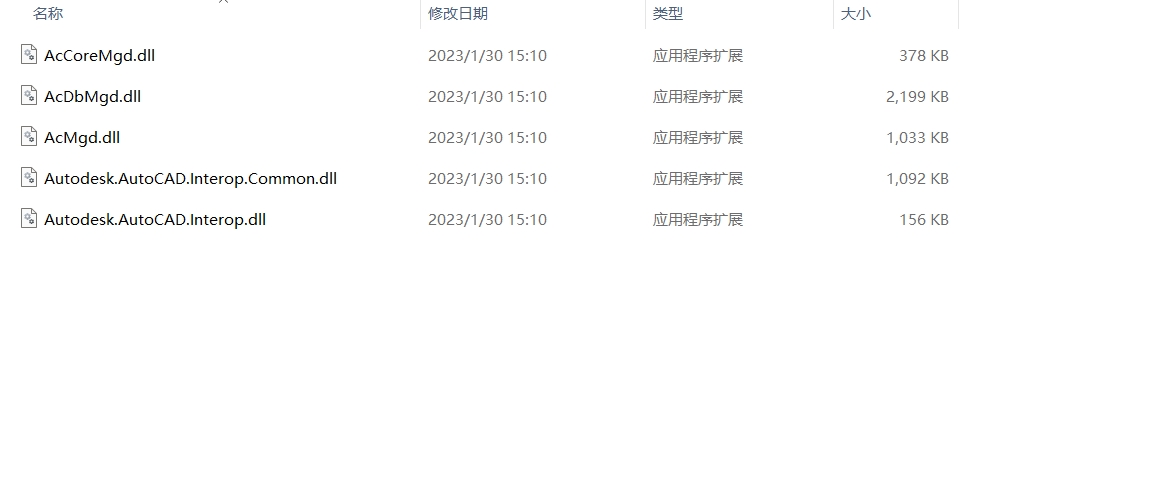

安装完成后在AutoCad安装的根目录(.exe所在的目录下)找到以下dll，后面开发需要依赖引用

• AcCoreMgd.dll
• AcDbMgd.dll
• AcMgd.dll
• Autodesk.AutoCAD.Interop.Common.dll
• Autodesk.AutoCAD.Interop.dll

.net framework环境准备

下载对应版本的sdk，这里作者版本为4.7.1

解决方案搭建

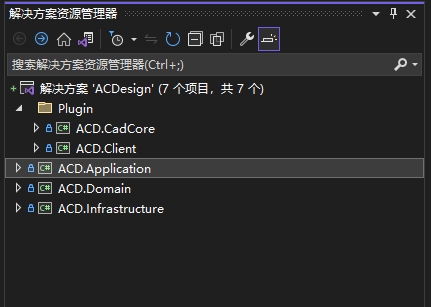

新建解决方案名称为ACDesign，并创建以下多个.net framework类库项目

基于Autocad二次开发时，解决方案中不需要有应用程序项目，项目调试或运行都做为Autocad的插件依托于autocad主程序运行

• ACD.Domain – 领域模型
• ACD.Application – 业务和抽象
• ACD.Infrastructure – 基础设施
• ACD.CadCore – 基于Autocad的核心操作
• ACD.Client – 插件客户端,可通过Autocad命令调用窗体程序或者执行代码

nuget包

• Autofac 5.0.0 (ACD.Client，ACD.Infrastructure)
• NLog 4.5.0 (ACD.Infrastructure)
• SqlSugar 5.1.4.148 (ACD.Infrastructure，ACD.Domain，ACD.Application，ACD.Client)
• Npgsql 4.0.6 (ACD.Infrastructure)
• Autofac.Extras.NLog 3.0.1 (ACD.Infrastructure)
• Hangfire.Autofac 2.4.0 (ACD.Infrastructure)
• Hangfire.Core 1.7.30 (ACD.Infrastructure，ACD.Client)
• Hangfire.SqlServer 1.7.30 (ACD.Infrastructure)

ACD.CadCore和ACD.Client项目中需要额外引用以下dll

• AcCoreMgd.dll
• AcDbMgd.dll
• AcMgd.dll
• Autodesk.AutoCAD.Interop.Common.dll
• Autodesk.AutoCAD.Interop.dll
